01TFT液晶屏基礎
? 入門概述
液晶屏已成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠郑瑥碾娮颖淼绞謾C(jī)、平板電腦，再到顯示器和液晶電視，它們無處不在。早期常用的液晶屏，如段碼LCD、1602、12232和12864等，雖然功能簡單，但如今已被技術更為先進的TFT液晶屏所取代，尤其在手機和平板電腦等電子設備上。
TFT，即薄膜晶體管顯示屏，是當前主流的液晶屏技術。每個像素點都由集成在后的薄膜晶體管獨立驅動，這使得TFT液晶屏在顯示效果和響應速度上都有著顯著的優勢。
? TFT工作原理
那么，字符或圖像究竟是如何展現出來的呢？我們可以將光視為一種電磁波，它以電場和磁場的相互垂直震蕩方式向前傳播。電場在某一方向的震蕩幅度越大，光所蘊含的能量便越高。這種特定方向震蕩的光可以被分解為兩個相互垂直的分量。
偏光片的功能在于允許某一方向震蕩的光通過，同時阻擋垂直方向的光。而偏光片組則更為復雜，其中第一偏光片僅允許特定方向的光通過，而第二偏光片則進一步將這些通過的光阻擋，從而完全阻斷光的傳播，實現關閉光源的效果。
液晶分子具有雙折射特性，其排列方式會隨電場變化而改變。當光線穿過液晶層時，其震蕩方向可能發生改變或保持不變。若液晶分子不改變光的震蕩方向，則光線無法通過第二個偏光片，實現關閉光源的效果。而當液晶分子將光的震蕩方向改變90度時，光線可被分解為兩個分量，其中一個分量無法通過第二個偏光片，但另一個分量仍能通過，從而呈現打開狀態。通過施加電場，我們可以控制液晶分子的排列方式，進而實現光的開關功能，從而進行顯示。
接下來，讓我們了解一下TFT（薄膜電晶體）的工作原理。TFT的主要結構包括一個非晶矽半導體薄膜，以及一個門極、源極和漏極。雖然它與場效應管在命名上有相似之處，但兩者在結構和工作原理上有所不同。然而，它們都可以被理解為一種受控的開關。這些開關以矩陣的方式排列，共同構成了液晶顯示屏幕的基本結構。
彩色的TFT技術進一步將每個水平像素細分為三個RGB次像素，這些次像素能夠獨立控制，因此每個次像素都配備了一個TFT。通過這種方式，三個次像素共同構成了一個完整的像素，從而實現了彩色顯示。
在水平掃描線上，所有TFT的門極都連接在一起，共享相同的電壓。當在某條掃描線上施加足夠大的正電壓時，該掃描線上的所有TFT都會被打開，使得像素電極與垂直方向的資料線（漏極）相連通。隨后，通過對應的資料線送入相應的視頻信號，對像素電極進行充電至適當電壓。之后施加負電壓以關閉TFT，并在此過程中保持電荷在液晶電容上。如此循環，逐行掃描并送入視頻信號，直至整個畫面被寫入。然后重新從第一行開始寫入，這個過程通常以60-70Hz的頻率重復。
對于液晶光閥而言，其液晶上施加的電壓與光的穿透度密切相關。因此，通過控制施加在液晶上的電壓，可以精確地設定每個像素的光穿透度。配合均勻的背光源，即可呈現出所需的畫面。
02技術細節與應用
? 液晶屏類型與參數
接下來，我們將對幾款液晶屏的參數進行簡要總結。

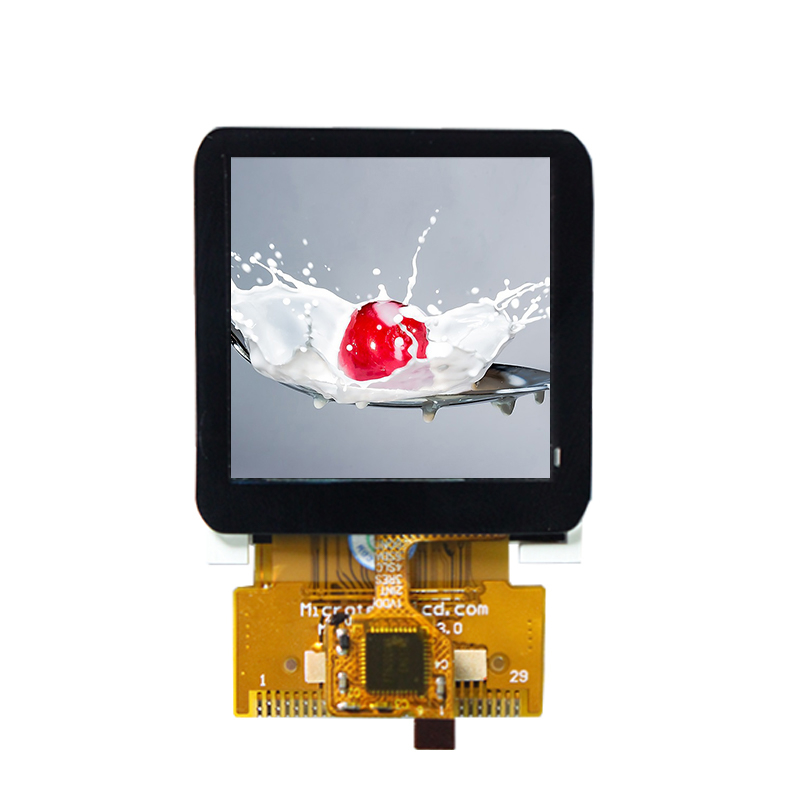

1、1.44寸液晶屏參數概覽
液晶屏類型：1.44” active matrix TFT-LCD
分辨率：128（寬）X 128（高）像素
顯示模式：透射式
顯示色彩：262K色
驅動IC：ILI9163C
亮度：120cd/m2
對比度：400:1
視角：6點鐘方向
接口類型：4線SPI接口
背光：1顆白色LED，18ma，3.15V
2、引腳詳細解釋：
VCC：電源正極，電壓為+3.3V。
GND：電源負極。
CS：片選信號，低電平有效。
RST：復位信號，低電平有效。
AO：寄存器選擇信號，低電平時選擇命令寄存器，高電平時選擇數據寄存器。
SDA：在SPI模式下，此引腳為數據輸入。
SCL：在SPI模式下，此引腳為同步時鐘輸入。
LED：背光LED電源控制。
從上述引腳定義可以看出，在SPI模式下，該液晶屏僅需4條IO口線即可與MCU構成顯示系統。不同尺寸屏幕的詳細參數展示，引腳定義統一，可用于與通用MCU連接，實現顯示功能。
? 顯示系統構建
構建顯示系統的方式如下：
電源+MCU+TFT液晶屏
但請注意，驅動IC并未在圖中明確展示，它實際上已被集成在液晶屏內部。我們只需了解其寄存器定義，并通過液晶屏的端口進行讀寫操作即可。
顯示系統由電源、MCU和TFT屏構成。對于電源部分，我們可以使用3.3V的直流電源，小功率需求可使用ASM1117-3，而大功率需求則可選擇LM2596S-3.3（最高3A輸出）。
MCU：主要需滿足三個條件。首先是工作電壓，需為3.3V。其次，其存儲容量要足夠大，以確保能夠存儲程序和數據。最后，處理速度需足夠快，以保證圖像流暢顯示。
以我目前手頭的15L2K08S2單片機為例，它擁有8K的程序存儲區和2K的SRAM，最高時鐘頻率可達33.1776MHz，外部時鐘最高輸出8MHz。雖然與60S2的60KB FLASH相比，其存儲容量較小，但已足夠應對普通且不甚復雜的應用需求。
準備好上述三大件后，還需添加一些輔助材料，以確保系統的順利運行。
1、數據線：需要一根USB轉串口數據線，主要用于將MCU與電腦連接，以便進行程序燒寫。
2、字符LCD點陣提取軟件：推薦使用zimo221.exe軟件，用于從字符LCD中提取點陣數據。
3、圖片點陣數據提取軟件：建議使用Image2Lcd.exe軟件，用于將圖片轉換為點陣數據，以適應液晶屏的顯示。
4、編程軟件：選用KEIL編程軟件，用于編寫和調試MCU的程序。
5、單片機燒寫軟件：根據所使用的單片機芯片型號，選擇相應的燒寫軟件，用于將編寫好的程序燒寫入MCU。
準備好以上材料后，您就可以開始著手進行系統的開發了。
